Magni Orizzontali Boring Mill

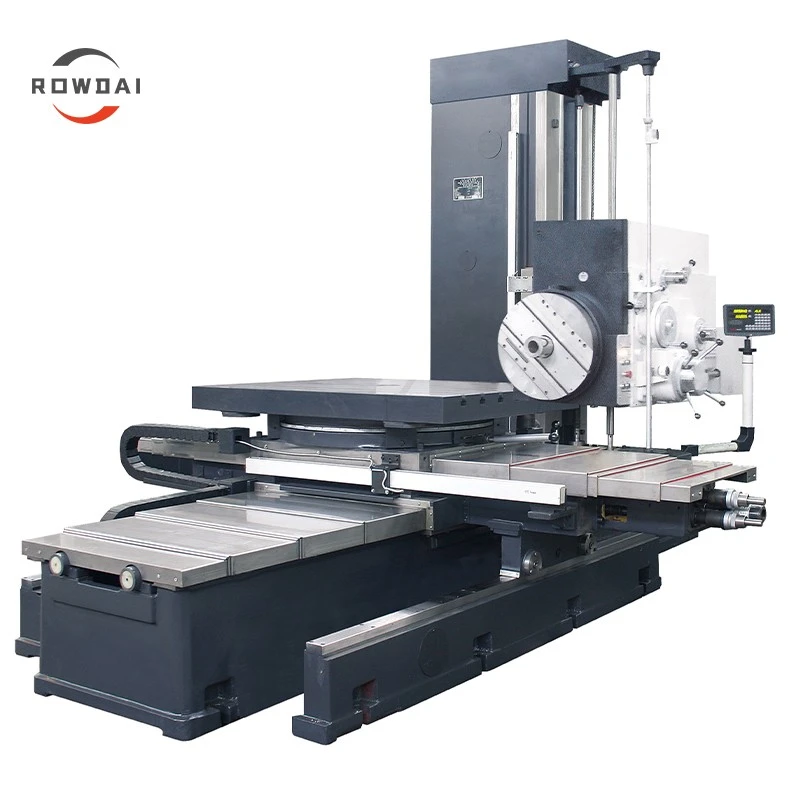

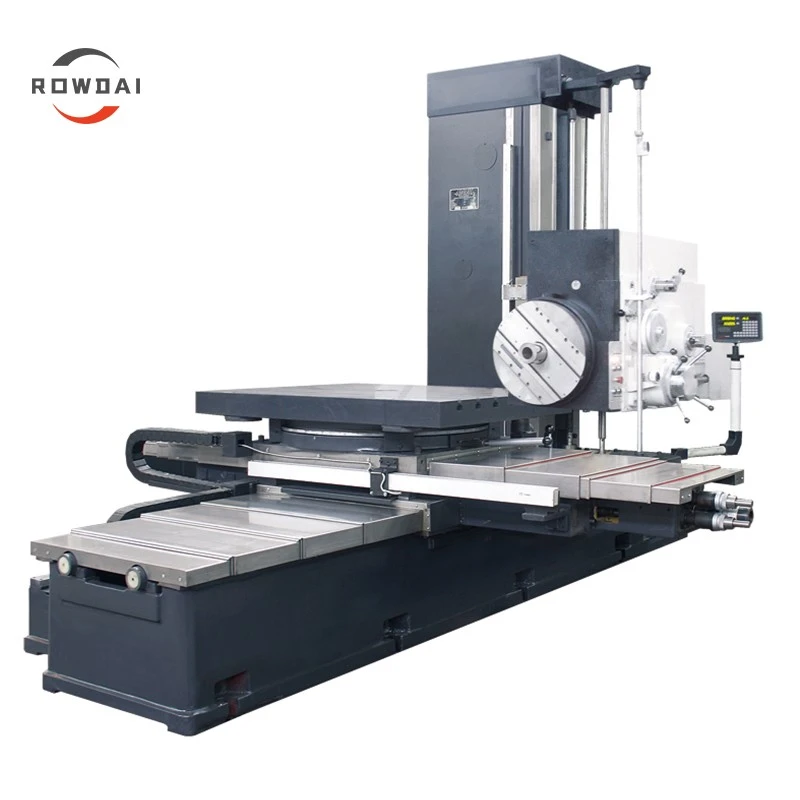

Il-magna tat-tħaffir orizzontali TPX6113 għandha firxa komprensiva ta 'funzjonijiet, inklużi tħaffir, tkabbir, boring, reaming, tħin u qtugħ tal-ħajt. Barra minn hekk, it-tarf ta 'quddiem tal-magħżel tal-magna tat-tħin u t-tħaffir orizzontali huwa mgħammar b'ras li tiffaċċja fissa; din ir-ras li tiffaċċja għandha blokka li tiżżerżaq li kapaċi tgħaddi radjali, u b'hekk tippermetti t-tħaffir ta' toqob b'dijametru kbir-, tidwir estern, tħin tal-wiċċ, grooving, u operazzjonijiet simili.

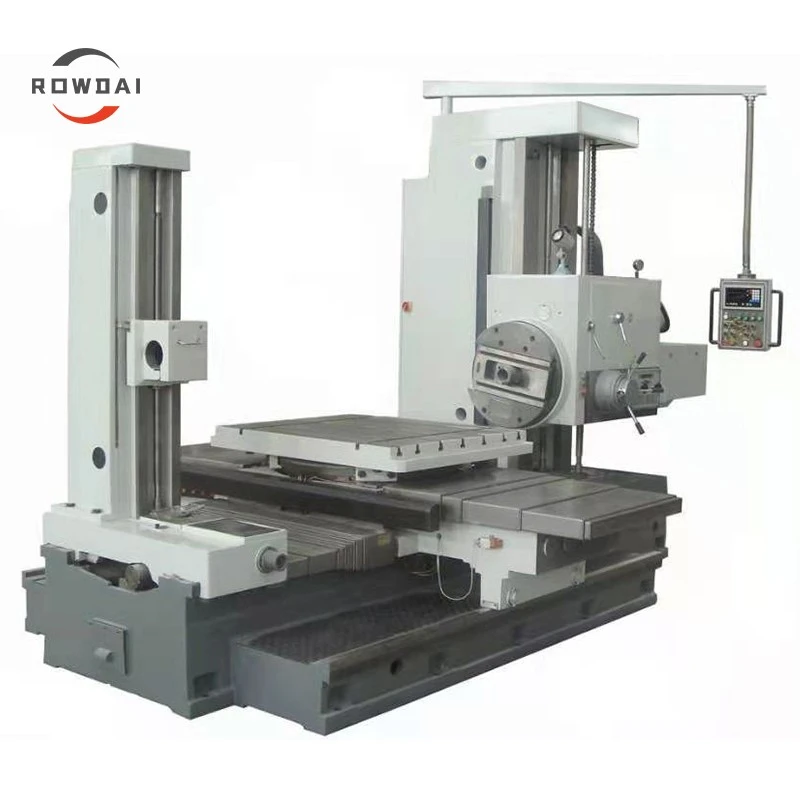

Il-magna tat-tħaffir orizzontali tikkonsisti minn sodda, kolonna, headstock, sruġ ta 'fuq u t'isfel, worktable, kolonna awżiljarja, kontropiż, u komponenti oħra. Il-movimenti operattivi tal-magna jinkludu l-ivvjaġġar vertikali tal-headstock tul il-binarji tal-gwida tal-kolonna, kif ukoll il-movimenti lonġitudinali, trasversali u rotatorji tal-mejda tax-xogħol tul is-sodda.

• Kemm is-sewqan prinċipali kif ukoll iċ-ċaqliq tar-rata tal-għalf huma kkontrollati permezz ta 'sistema ċentralizzata ta' pre{0}}għażla idrawlika, li tiżgura tħaddim sempliċi u konvenjenti. Matul il-proċess ta' tibdil tal-veloċità-, id-dwal indikaturi fil-buttuni tal-kontroll jipprovdu sinjali ta' feedback viżwali.
• Id-distribuzzjoni tal-movimenti għall-komponenti kollha li jiċċaqilqu-inkluż l-ivvjaġġar vertikali tal-headstock, l-ivvjaġġar lonġitudinali u trasversali tal-mejda tax-xogħol, u r-rotazzjoni tal-mejda tax-xogħol-kif ukoll l-ikklampjar u l-unclamping ta 'dawn il-komponenti, huma kollha ġestiti permezz ta' sistema ta 'interlocking awtomatika idrawlika, li tirriżulta fi grad għoli ta' awtomazzjoni.
• Il-magna tat-tħaffir orizzontali għandha funzjonijiet ta 'qari diġitali (DRO) għall-pożizzjoni vertikali tal-headstock u l-pożizzjoni trasversali tal-mejda tax-xogħol, u b'hekk ittejjeb il-preċiżjoni tal-magni. Fuq talba speċifika tal-utent, tista 'tiġi pprovduta wkoll funzjoni ta' qari diġitali għall-pożizzjoni lonġitudinali tal-mejda tax-xogħol.
• Komponenti strutturali ewlenin tal-magna orizzontali tat-tħin u tat-tħaffir-speċifikament is-sodda, il-kolonna ta 'quddiem, u l-binarji ta' gwida fuq is-sarġ t'isfel-għaddew minn trattament ta 'tisħin tal-wiċċ ta' kuntatt elettriku-u awto-tkessiħ tat-tkessiħ; dan il-proċess jagħti ebusija għolja lill-binarji ta 'gwida, u jestendi b'mod sinifikanti l-ħajja tas-servizz tagħhom.
• Il-binarji ta 'gwida orizzontali kollha fuq il-magna huma mgħammra bi gwardji tal-pjanċa teleskopiċi ta' -kopertura sħiħa għall-protezzjoni.
• Sistema ta' interlocking elettro-idrawlika hija stabbilita bejn il-komponenti li jiċċaqilqu tal-magna; dan jiżgura li komponent wieħed biss jista 'jkun fil-moviment fi kwalunkwe ħin partikolari, filwaqt li l-komponenti l-oħra kollha huma awtomatikament kklampjati (bl-eċċezzjonijiet tal-magħżel prinċipali u l-blokka li tiżżerżaq tar-ras li tiffaċċja).
• Il-gearbox ta 'l-għalf u l-gearbox ta' travers rapidu huma kull wieħed mgħammar b'mekkaniżmu ta 'klaċċ ta' sigurtà, li jaġixxi bħala salvagwardja tas-sigurtà fil-każ ta 'tagħbija żejda tal-magna.
• 8) Is-sistema ta 'kontroll elettriku tal-magna hija bbażata fuq Kontrollur Loġiku Programmabbli (PLC), li tiżgura prestazzjoni affidabbli u stabbli.
