Magni tat-tħaffir u tat-tħin orizzontali

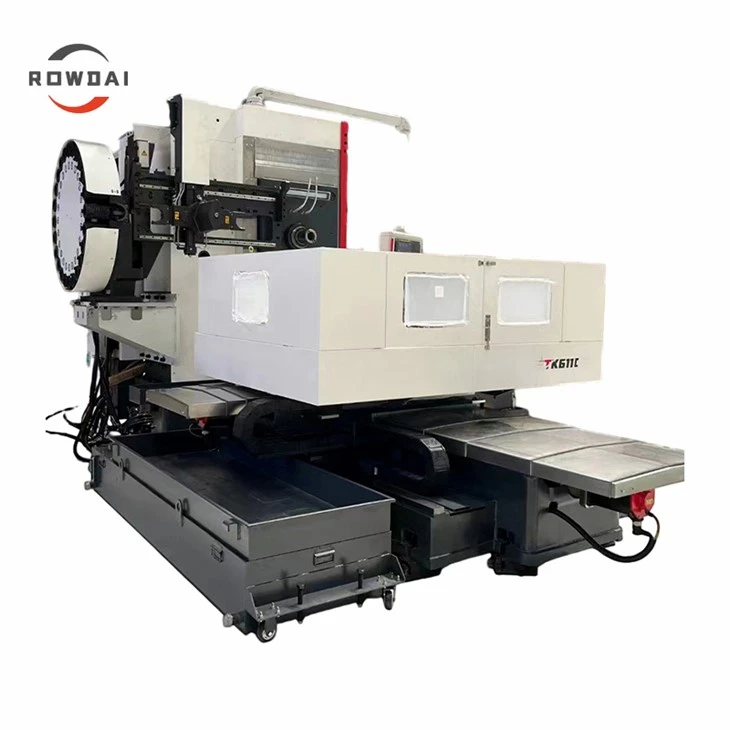

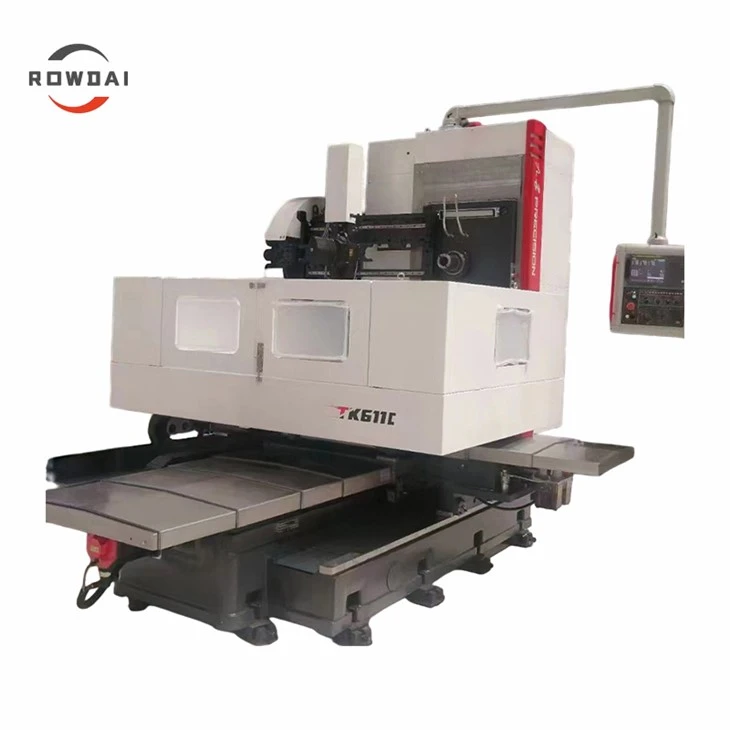

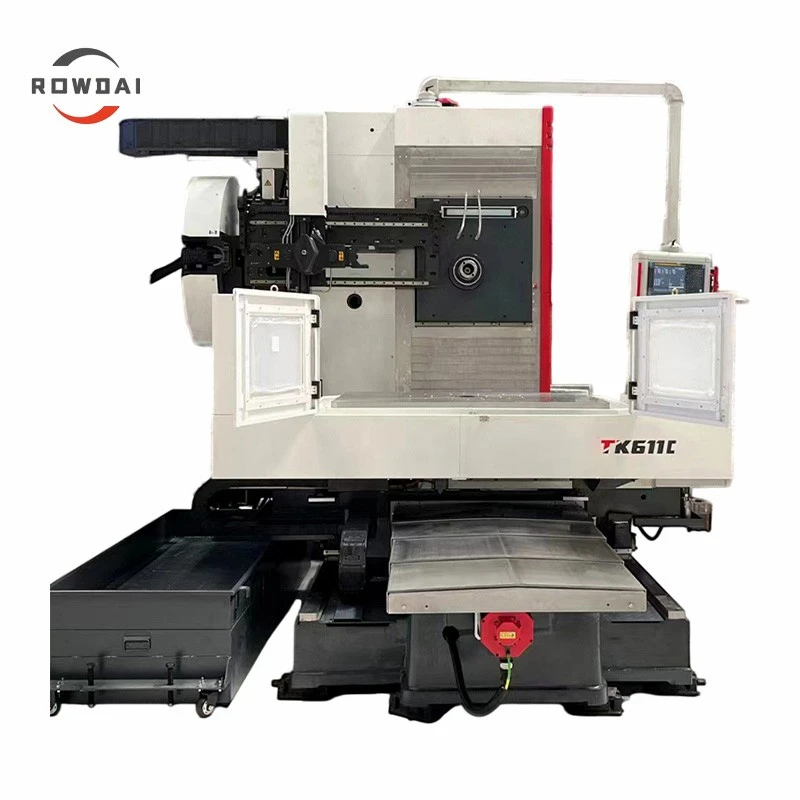

Din il-Magni Orizzontali ta' Boring u Tħin għandha kolonna waħda, djar-immuntati fil-ġenb, u struttura ta' tabella ta' slide-transversali.

Il-Magni Orizzontali Boring & Milling tutilizza analiżi ta 'elementi finiti u tqassim riġidu ħafna, iddisinjat b'mod razzjonali għall-komponenti kbar tiegħu. Is-sodda, il-kolonna, u l-islajds ta 'fuq u t'isfel kollha jimpjegaw mogħdijiet ta' gwida rettangolari, wiesgħa-sezzjoni, art b'uċuħ PTFE importati, bir-reqqa bl-idejn-mibruxa għal reżistenza għall-ilbies u l-pressjoni.

Il-magna tiftaħar vjaġġ trasversali kbir. Is-sodda hija sostnuta minn passaġġi ta 'gwida awżiljarji integrali u riġidi fuq iż-żewġ naħat, li jiżguraw appoġġ ta'-firxa sħiħa matul il-moviment trasversali tal-mejda u jżommu preċiżjoni eċċellenti.

Iż-żarżur huwa mibni minn liga ta'-qawwa għolja 38CrMoAl bi trattament ta' nitriding sekondarju ta'-ebusija għolja. Mutur tal-magħżel servo AC ta '-qawwa għolja jittrasmetti l-enerġija lill-magħżel permezz ta' trażmissjoni tal-ger, li jirriżulta f'sistema ta 'magħżel riġida kapaċi ta' qtugħ ta '-duty tqil u effiċjenza għolja fil-magni.

Tabella rotatorja CNC fakultattiva tista 'titwaħħal mat-tarf tal-kaxxa tal-magħżel, li tippermetti t-tħaffir ta' toqob u pjani akbar. L-għalf tal-magħżel tal-boring u l-post tal-għodda li jdur huma mmexxija b'mod indipendenti minn servo muturi AC, li jippermettu interpolazzjoni ma 'assi koordinati oħra.

L-għalf tal-ħames-assi X/Y/Z/W/U (l-assi U- tal-post tal-għodda li jdur huwa fakultattiv) juża trasmissjoni bil-kamin tal-ballun importat, li jippermetti konnessjoni ta 'tliet-assi jew erba-assi, funzjonijiet ta' interpolazzjoni lineari u ċirkolari.

Il-mejda tax-xogħol tadotta struttura manwali ta' pożizzjonament ta' erba-punt wieħed-pin, li hija sempliċi, affidabbli u preċiża. Tabella rotatorja CNC hija wkoll disponibbli bħala għażla għal awtomazzjoni ogħla.

Din il-Magni Orizzontali Boring & Tħin hija adattata għal -veloċità għolja, -effiċjenza għolja bil-magni tat-tip kaxxa-, pjanċa-tip, moffa-tip, u partijiet tat-tip ta 'irkaptu-, u hija applikata fl-industrija tal-valvi u tal-pompi, makkinarju ta' enerġija idrawlika, manifattura tal-karozzi, magni tat-trasport tal-karozzi, magni tat-trasport tal-minjieri u makkinarju ieħor.
