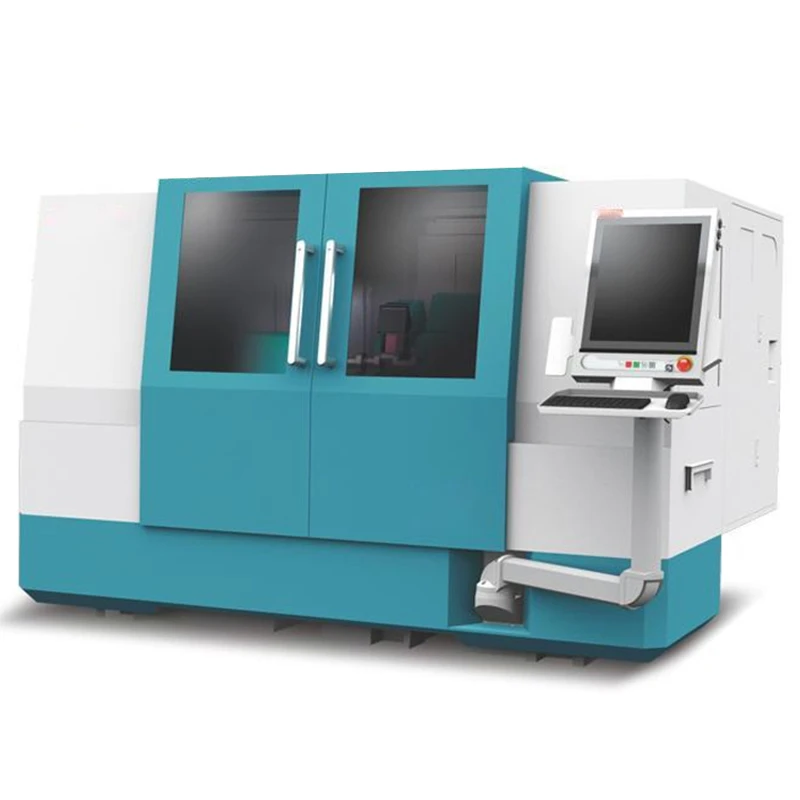

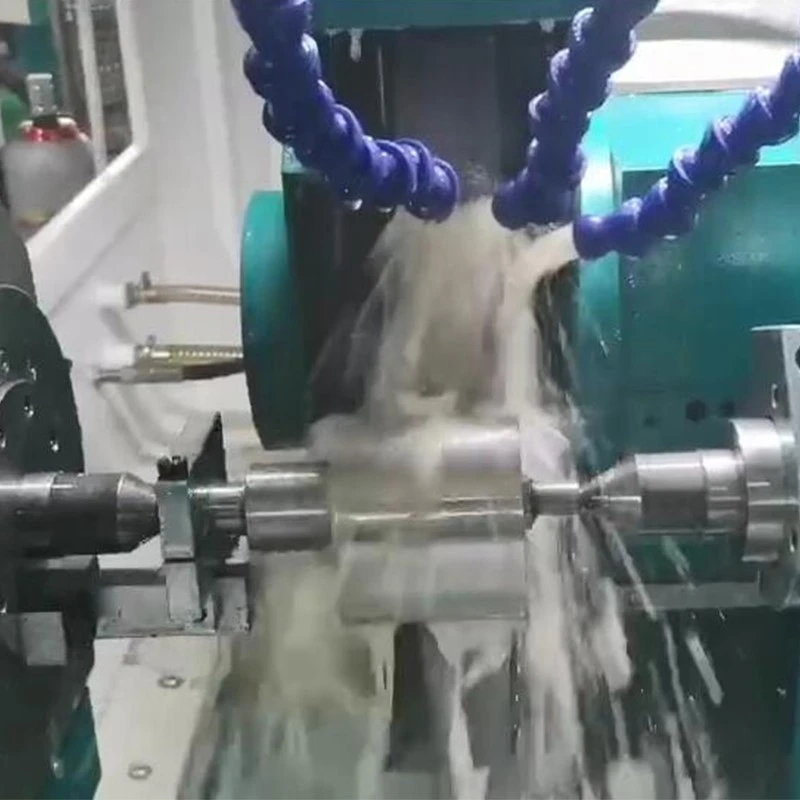

Grinder Ċilindriku Sinkroniku ta 'Preċiżjoni Għolja

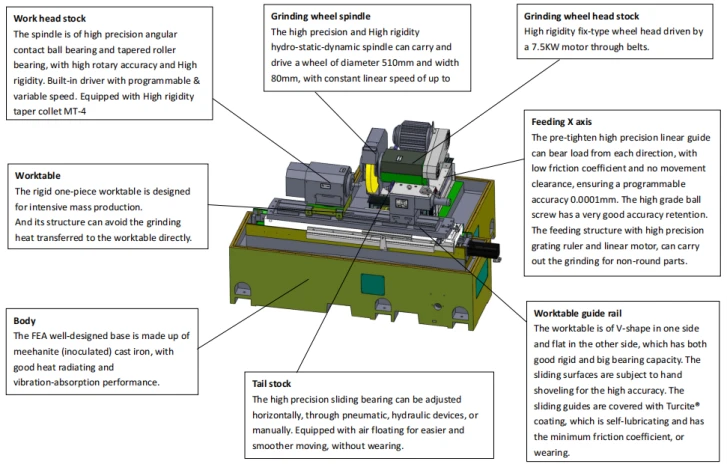

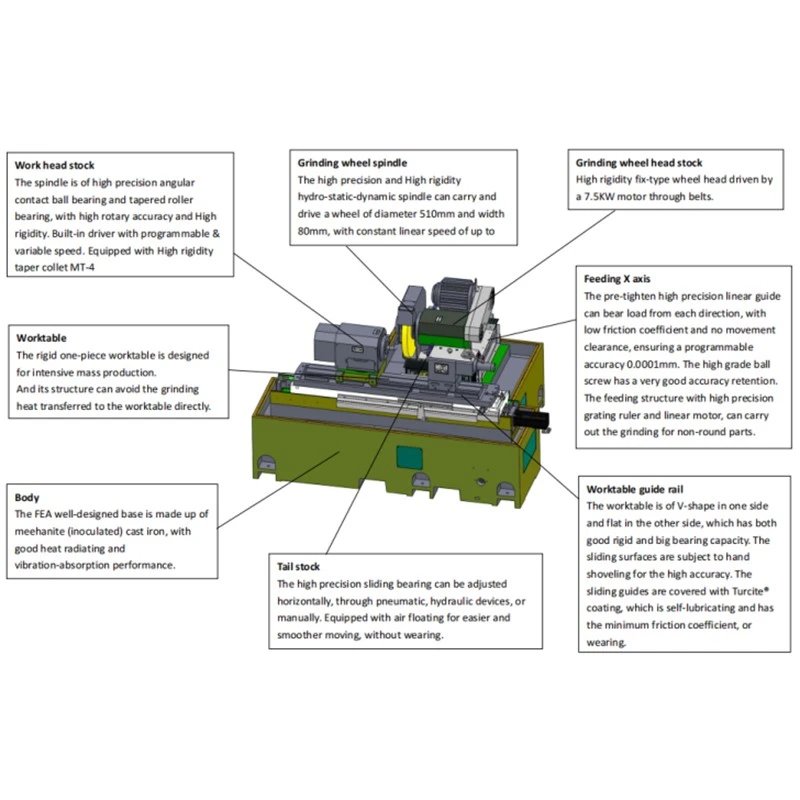

1. Korp tal-magna ta 'riġidità super
2. Preċiżjoni għolja u riġidità għolja mmexxija direttament-ras tax-xogħol, b'ħakkiem tond tal-ħakk mibni-in Renishaw
3. Magħżel tar-rota tat-tħin idro-statiku-dinamiku ta' preċiżjoni għolja

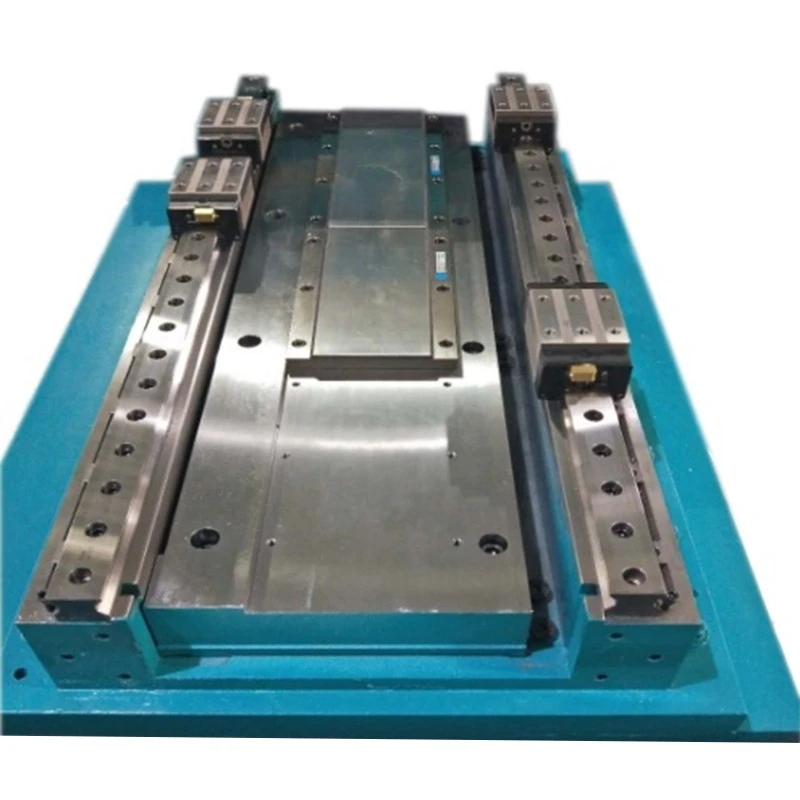

4. Gwidi lineari tal-assi X b'rombli ta' kapaċità heavy duty ta' awto{0}}ċikliżmu
5. Worktable misjuqa minn kamin tal-ballun ta 'preċiżjoni Ġappuniża ta' grad C2
6. Kap tar-rota tat-tħin (assi X) użat mutur lineari Sodick
7. Heidenhain 50 nm ħakk ħakkiem feedback
8. Stock ta 'denb galleġġjanti ta' riġidità għolja
9. Ħafna apparat mhux obbligatorju

1. Programm grafiku totali
2. Tagħlim u tħaddim faċli
3. Issettjar malajr għall-iffrankar tal-ħin
4. Ċikli ta' tħin u dressing modulari
5. Multi-funzjonijiet, tajbin għall-programm ISO
6. CAD/CAM testendi l-programm

Il-partijiet kollha tal-istruttura prinċipali tal-grinder ċilindriku sinkroniku ta 'preċiżjoni għolja huma magħmula minn ħadid fondut ta' grad għoli jew azzar, inklużi ras tar-rota, ras tax-xogħol, stokk tad-denb, magħżel, u detenturi tal-bearings. Li jiżgura l-korp tal-magna b'materjali kontinwi u simili, kif ukoll stabbiltà termali stabbli.

Kwalunkwe bidla termali kawżali li seħħet fi żmien qasir tiġi kkumpensata permezz tal-bażi tal-magna tal-ħadid fondut, li hija aħjar minn dawk magħmula mill-azzar jew mill-granit magħmul mill-bniedem-.

Barra minn hekk, l-istruttura tal-ħadid fondut għandha riġidità għolja u prestazzjoni tajba ta 'assorbiment tal-vibrazzjoni, aħjar mill-granit magħmul mill-bniedem-. Li taqbel ħafna mat-tħin preċiż għoli.

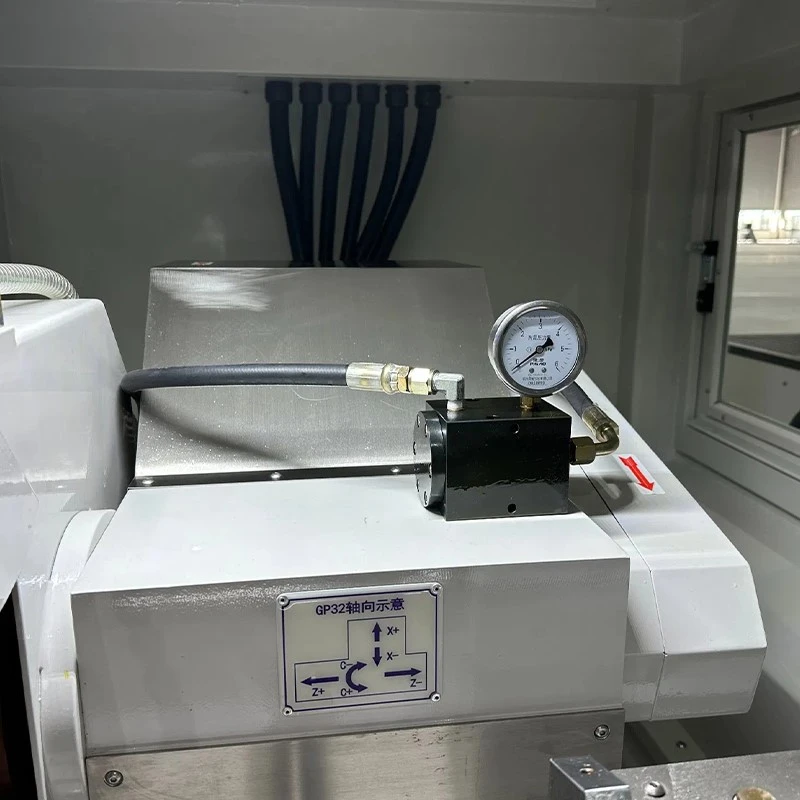

1. Il-bearing idro-statiku-dinamiku ottimali jintuża fil-magħżel tar-rota tat-tħin, b'sistema ta 'tkessiħ taż-żejt integrata, biex tiżgura li r-ras tar-rota tat-tħin dejjem taħdem fi stat termali stabbli.
2. Ir-rota tat-tħin hija misjuqa minn mutur b'saħħtu, u d-dijametru tiegħu huwa sa φ510mm. Dawn iżidu l-effiċjenza tat-tħin.
3. Hemm skanalaturi fondi u skanalaturi baxxi ġewwa l-bearing idro-statiku-dinamiku. Meta tinbeda, tinħoloq film taż-żejt tat-tip taper-minħabba l-pass bejn il-kanal fonda u l-kanal baxx, b'kombinazzjoni ta 'forza idro-statika u forza idro-dinamika, li tikkawża li l-kapaċità tat-tagħbija tiżdied b'mod sinifikanti.
4. Hemm diversi kavitajiet taż-żejt imqassma b'mod uniformi ġewwa l-bearing idro-statiku-dinamiku. Dan mhux biss jiżgura l-preċiżjoni tal-magħżel li jdur, iżda wkoll iżid l-ebusija tal-magħżel biex jirreżisti d-deformazzjoni.
5. Il-bearing idro-statiku-dinamiku huwa oiled minn sistema ta 'provvista taż-żejt ta' barra-, u hemm saff taż-żejt bi pressjoni għolja bejn il-wiċċ ta 'ġewwa tal-bearing u l-wiċċ ta' barra tal-magħżel, li jagħmel il-magħżel dejjem f'ambjent likwidu idro, u frizzjoni b'likwidu biss, mingħajr kuntatt tal-metall mal-metall. Li mhux biss inaqqas il-koeffiċjent tal-frizzjoni, iżda wkoll iżid il-veloċità rotatorja tal-magħżel.
6. Iż-żejt ġewwa ż-żarżur jista 'jxarrab il-vibrazzjoni kif ukoll jirreżisti l-iżball, li jżomm iż-żarżur ta' preċiżjoni rotatorja għolja ħafna, stabbiltà li jdur, u ħajja twila ta 'servizz.

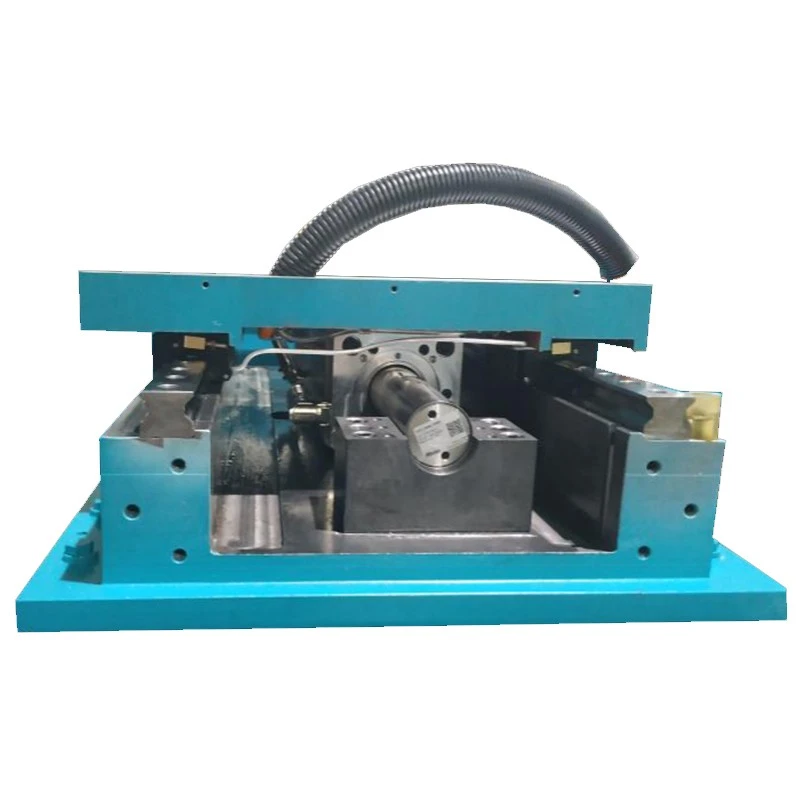

1. Magħżel taċ-ċentru tax-xogħol mobbli b'kodifikatur Renishaw mibni-
2. Kapaċità tat-tagħbija taċ-ċokk 150Nm
3. Preċiżjoni angolari kuntatt ball bearin
4. Roundness Inqas minn jew ugwali għal 1μm
5. Angolu li jdur kbir
6. Likwidu li jkessaħ fiċ-ċentru
7. Immexxi minn mutur sinkroniku ta 'kalamita permanenti
8. Funzjoni ta 'waqfien tal-pożizzjonament

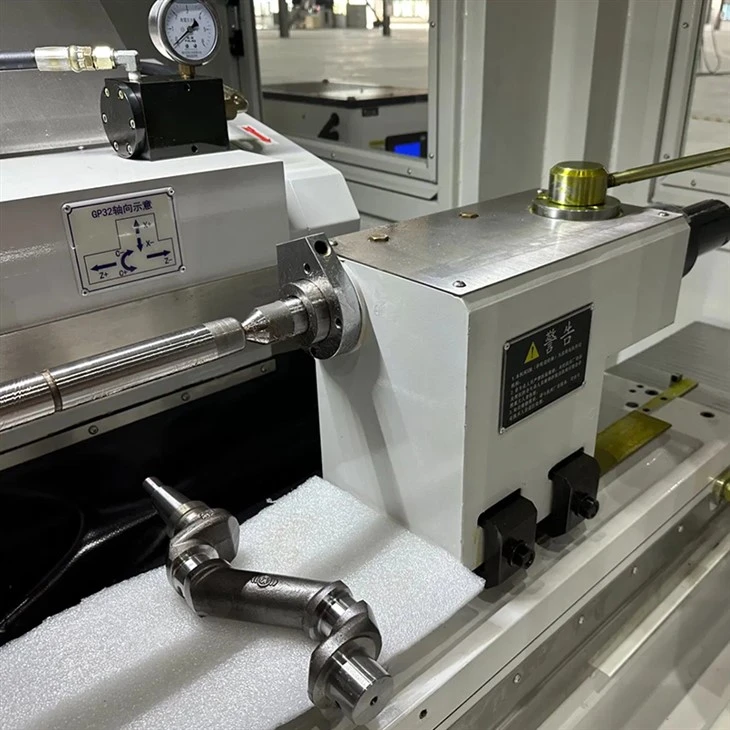

Il-grinder ċilindriku sinkroniku ta 'preċiżjoni għolja tar-ras tax-xogħol ta' riġidità għolja b'ċentru tax-xogħol li jista 'jiċċaqlaq, huwa sostnut minn riġidità għolja u ball bearing ta' kuntatt angolari ta 'preċiżjoni għolja u bearing tar-romblu tal-koni, li jagħmlu l-magħżel l-aktar stabbiltà u ebusija estrema.

Morse Cone chuck MT-4 jintuża fil-magħżel, b'toqba taċ-ċentru φ24mm, fejn l-apparat tat-tensjoni tal-apparat jista 'jgħaddi, kif ukoll il-likwidu li jkessaħ.

Il-kap tax-xogħol ta 'grinder ċilindriku sinkroniku ta' preċiżjoni għolja huwa mmexxi minn mutur servo AC diġitali Sodick, b'veloċitajiet varjabbli. Partijiet irregolari jistgħu jiġu mitħunin, minħabba l-pożizzjonament tal-magħżel rapidu u preċiż, u l-assi X interattiv u l-assi C.

1. Tgħallem faċli u softwer grafiku ta 'tħaddim faċli
2. Issettjar ta 'malajr
3. Monitor LCD diġitali ikkulurit ta '10.4 pulzieri
4. Memorja ta 'volum kbir
5. Ebda hard disk, li huwa aktar stabbli
6. Kontroll mill-bogħod, dijanjosi, u għajnuna
7. Ethernet, port RS232
8. USB, u karta tal-memorja flash
9. Funzjoni ta 'editjar fl-isfond
10. Password tas-sigurtà
11. Personalizzazzjoni totali, u l-aqwa esperjenza

L-għan tad-disinn tas-softwer ta 'grinder ċilindriku sinkroniku ta' preċiżjoni għolja huwa li jnaqqas il-ħin taċ-ċiklu tal-produzzjoni ta 'parti waħda u jżid il-volum tal-produzzjoni, permezz tat-tnaqqis tal-ħin tal-issettjar tal-programm.

Interfaċċja konċiża hija utli ħafna għall-operatur biex idaħħal id-dejta tal-dresser tad-djamanti u r-rota tat-tħin.

Il-programm u l-issettjar kollha huma murija fil-graff, mhux meħtieġa biex jiddaħħlu kodiċijiet kumplessi jew sub-programm, li jistgħu jnaqqsu l-ħin għall-programm u jnaqqsu l-ispiża. Is-sistema tappoġġja wkoll il-programm ISO għall-vista u l-editjar, u tista 'tkun kompatibbli ma' programmi oħra perfettament.
