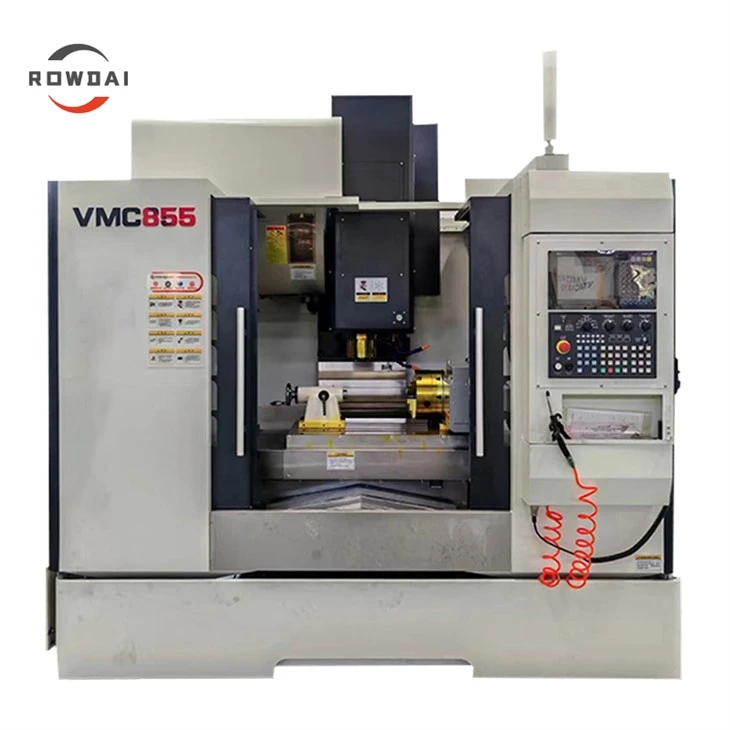

Magni taċ-Ċentru tat-Tħin Vertikali

1. magna taċ-ċentru tat-tħin vertikali X, Y, Z ivvjaġġar assi: 800x550x550mm

2. Metodu ta 'rotazzjoni tal-magħżel: drive taċ-ċinturin; veloċità massima: 8000 rpm (sprej tal-ilma annulari).

3. Konfigurazzjoni standard ta 'magażin ta' għodda: rivista ta 'diska ta' 24 għodda biex tissodisfa l-ħtiġijiet tal-klijenti.

4. Assemblaġġ tar-ras: -struttura tat-tip kaxxa tqila-b'rinfurzar tal-kustilja interna għal riġidità għolja.

Il-mekkaniżmu ta 'ċaqliq tal-għodda tal-magħżel tal-magna taċ-ċentru tat-tħin vertikali: mekkaniżmu pnewmatiku jiżgura distribuzzjoni uniformi tal-forza fuq iż-żarżur waqt iċ-ċaqliq tal-għodda, li jestendi l-ħajja tal-bearing.

6. Egħluq elettriku: disinn iżolat internament, li jissepara s-sors tas-sħana tal-kontrollur. Skambjatur tas-sħana huwa użat fuq quddiem biex jipprevjeni trab estern milli jidħol fl-għeluq; fann jintuża fuq wara biex jiksaħ il-pjanċa tas-sħana.

7. Il-magna taċ-ċentru tat-tħin vertikali t-tliet assi jużaw viti ta '-preċiżjoni għolja, flimkien ma' apparati ta 'preload tal-ġewż ta' preċiżjoni u preload tad-denb, li jiżguraw li l-backlash tal-magna u d-deformazzjoni termali jibqgħu baxxi fuq perjodi twal.

8. L-assi X, Y, u Z (assi Z-b'6 sliders) jutilizzaw gwidi lineari tat-tip roller-, li fihom riġidità għolja, ħsejjes baxxi, u li jippermettu spostament rapidu u preċiżjoni ċiklika ottima.

9. Il-prodotti lesti kollha jgħaddu minn korrezzjoni tal-pożizzjonament tal-lejżer u ittestjar taċ-ċirkolarità biex jiżguraw l-aħjar preċiżjoni tal-pożizzjonament u karatteristiċi servo. Barra minn hekk, kull magna tgħaddi minn spezzjoni rigoruża qabel il-ġarr biex tiżgura stabbiltà fit-tul tal-parametri varji ta 'preċiżjoni tagħha.
