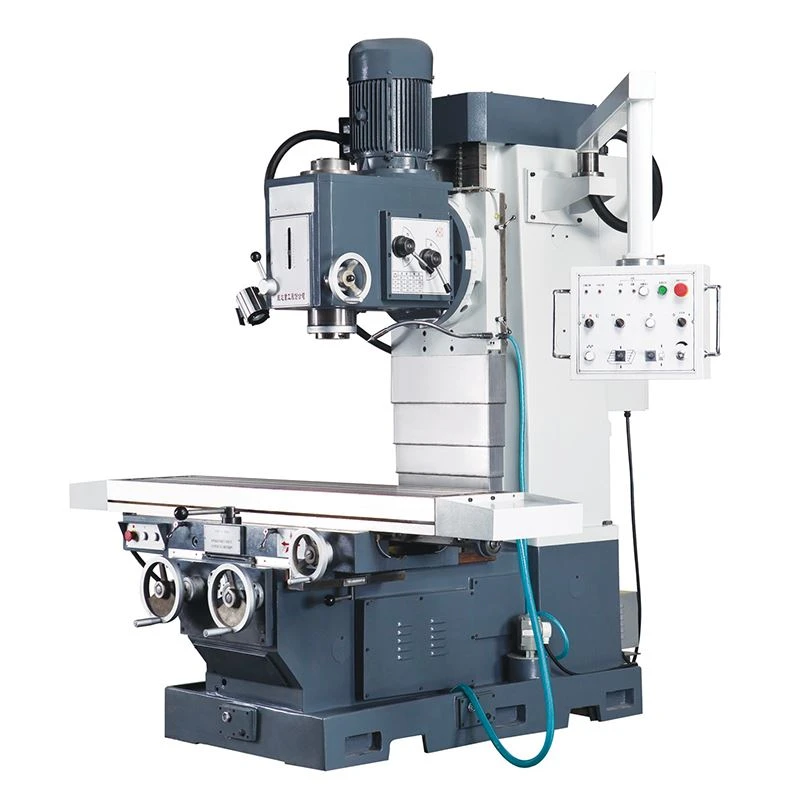

Il-magna tat-tħin tat-tip tas-sodda XA7140 hija kklassifikata bħala magna ta 'skop ġenerali-, il-magna tat-tħin tat-tip tas-sodda XA7140 hija primarjament iddisinjata għall-ipproċessar ta' materjali bħal diversi metalli, plastiks u injam. Jakkomoda firxa wiesgħa ta' cutters-inklużi mtieħen ċilindriċi, diska, angolu, forma, u tarf-għal uċuħ tal-magni, pjani inklinati, skanalaturi, u gerijiet. Aċċessorji mhux obbligatorji, bħal ras ta 'diviżjoni universali, jistgħu jiġu miżjuda biex jespandu l-kapaċitajiet tal-magni tagħha.
Il-Karatteristiċi tal-magna tat-tħin tat-tip tas-sodda XA7140
1: Il-magna għandha riġidità għolja, li tippermettilha tiflaħ -operazzjonijiet ta 'qtugħ tqal.
2: Mgħammar b'mutur tal-magħżel ta '-qawwa għolja u firxa wiesgħa ta' veloċità, jimmassimizza l-effiċjenza tal-għodda tal-qtugħ u jappoġġja qtugħ ta '-veloċità għolja.
3: Ikkastjar -suxxettibbli għall-ilbies huwa magħmul minn ħadid fondut tal-vanadju-titanju reżistenti għall-ilbies-, filwaqt li komponenti kritiċi jutilizzaw azzar liga ta '-kwalità għolja, li jiżguraw stabbiltà u durabilità.
Speċifikazzjonijiet Tekniċi
|
Speċifikazzjoni |
Unità |
XA7140 |
|
TABELLA |
||
|
Daqs tal-mejda |
mm |
1400x400 |
|
T slot |
le |
3 |
|
Daqs tas-slot T ( Wisa ' ) |
mm |
18 |
|
T slot distanza ċentrali |
mm |
100 |
|
Max. tagħbija tat-Tabella |
kg |
800 |
|
FIRXA TAL-MAKKINARJU |
||
|
Assi X Vjaġġ lonġitudinali |
mm |
1000 |
|
Assi Y Cross travel |
mm |
400/360(带数显) |
|
Assi Z ivvjaġġar vertikali |
mm |
150-650 |
|
Magħżel EWLENIN |
||
|
Taper tal-magħżel |
ISO50 |
|
|
Quill ivvjaġġar |
mm |
105 |
|
Veloċità tal-magħżel /pass |
rpm |
18-1800/无级 |
|
L-assi tal-magħżel mal-wiċċ tal-kolonna |
mm |
520 |
|
Imnieħer tal-magħżel mal-wiċċ tal-mejda |
mm |
150-650 |
|
GĦALF |
||
|
Lonġitudinali/cross feed u pass |
mm / min |
18-627/9 |
|
Għalf vertikali u pass |
18-627/9 |
|
|
Veloċità mgħaġġla lonġitudinali/cross |
mm / min |
1670 |
|
Rapidu Traverse vertikali |
1670 |
|
|
QAWWA |
||
|
Mutur prinċipali |
kw |
7.5 |
|
Bil-mutur tal-għalf |
kw |
0.75 |
|
Mutur li jgħolli għal headstock |
Kw |
0.75 |
|
Mutur li jkessaħ |
kw |
0.04 |
|
OĦRAJN |
||
|
Dimensjoni ġenerali |
ċm |
229x177x212 |
|
Piż tal-magna |
kg |
3860 |
Lista tal-ippakkjar
|
Le . |
Isem |
Mudell |
Qty. |
|
1 |
Magna tal-mitħna |
XA7140 |
1 |
|
2 |
Chuck tal-mitħna |
1 sett |
|
|
3 |
Panner ta' ġewwa-hexagon |
5,12 |
1 |
|
4 |
-kmiem tan-nofs |
ISO50-MT4, MT4-MT3, MT4-MT2 |
1 |
|
5 |
Iġbed bar |
M24,M16, M12,M10 |
1 |
|
6 |
Wrench |
S16-18,S21-24, S32-36 |
1 |
|
8 |
Arbors tal-mitħna tat-tarf tal-qoxra |
1 |
|
|
9 |
Bolt tal-fondazzjoni |
M20 |
6 |
|
10 |
Ġewż |
M24 , M20 |
4,6 |
|
11 |
Washer |
20 |
6 |
|
12 |
Wedge shifter |
6 |
|
|
13 |
Manwal tat-tħaddim |
1 |
|
|
14 |
Ċertifikat ta' kwalità |
1 |
|
|
15 |
Lista tal-ippakkjar |
1 |
|
|
16 |
Istruzzjoni tat-transducer |
1 |
