Deskrizzjoni tal-Prodotti
Heavy Duty Big Size Torn Vertikali C5126 Manwal tal-Ipproċessar tal-metall Heavy Duty Torn Magni

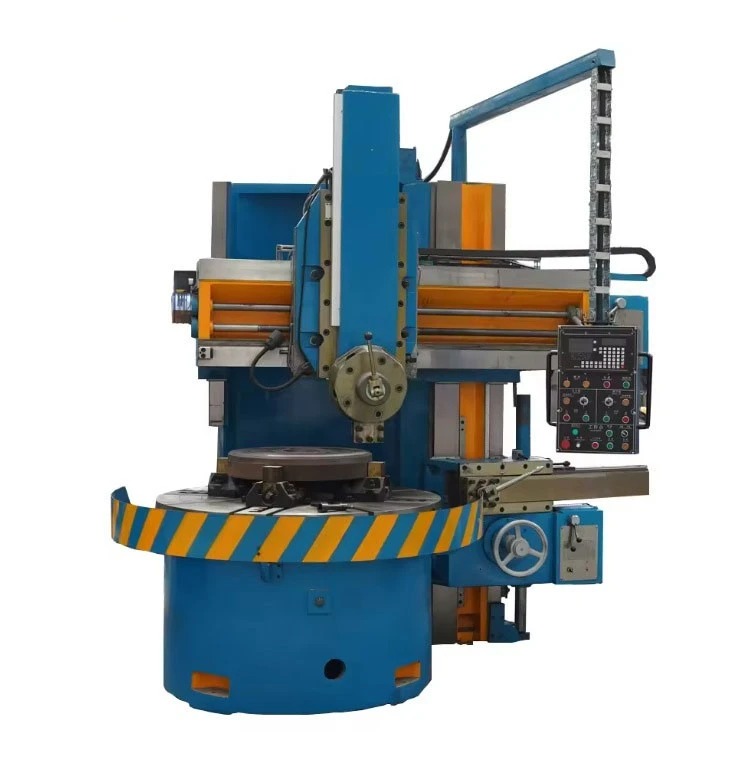

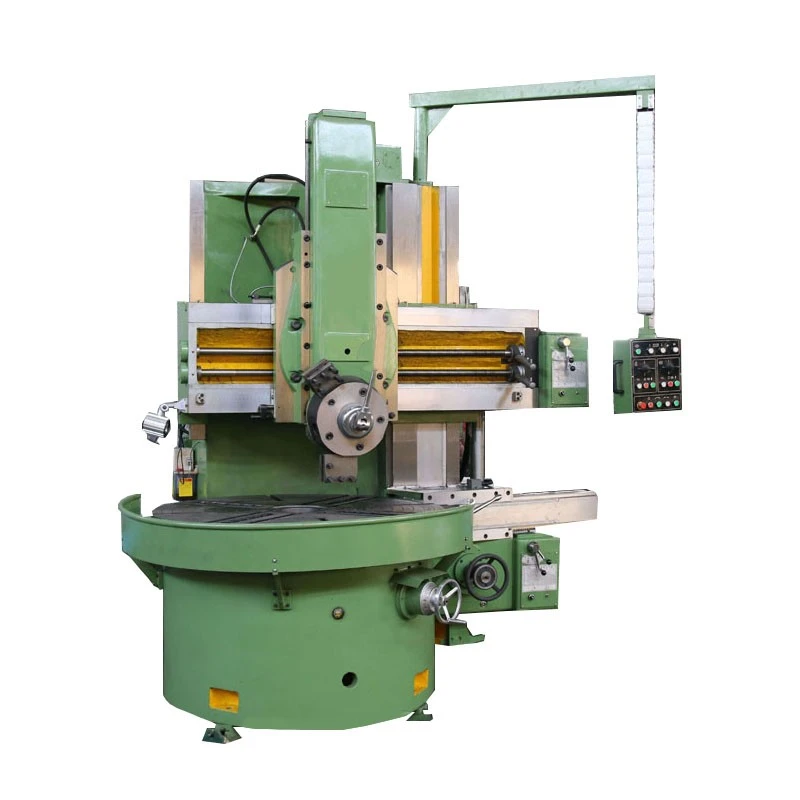

C5120A/C5126A torn vertikali b'kolonna waħda (tip normali):
kapaċità tal-ġarr kbirakolonna waħdavertikalila parametru tekniku tal-vantaġġ tat-tip ta' tarkac5120A/ck5120A
highrotaryprecisionhighreliabilitydurableproduct display. Torn vertikali huwa adattat għall-industriji tal-ipproċessar mekkaniku, jista 'jintuża għal ġewwa u barra ċ-ċilindru, wiċċ tal-koni u wiċċ, qtugħ, qtugħ, eċċ Ta' proċessar ta 'tidwir oħxon u fin. Workbench bl-użu ta ' gwida idrostatika, xaft prinċipali jadotta preċiżjoni għolja NN30 tip (D) ringiela doppja roller bearing ċilindriku, b'hekk workbench kapaċità ta ' ġarr kbir, preċiżjoni rotanti għolja. Għodda tal-magni elettrika bl-użu ta 'prodotti tad-ditta domestika-isem, affidabilità għolja. Il-magna hija magħmula minn proċess ta 'epc kwalifikat għoli, kwalità għolja, it-trattament tat-tixjiħ ta' l-ittemprar, dehra sabiħa, durabbli, agreeableness tajba, tħaddim u manutenzjoni konvenjenti.
Magħżel PrinċipaliIl-magħżel tal-mejda tax-xogħol huwa mgħammar b'bering tar-rombli ċilindriku ta '-preċiżjoni doppja-għolja li ċ-ċirku ta' ġewwa tiegħu għandu taper, u t-tneħħija radjali tista 'tiġi aġġustata biex tiżgura li l-magħżel jaħdem bla xkiel f'veloċitajiet għoljin.Torn tas-soddaIs-sodda tat-torn hija magħmula minn ħadid fondut griż b'saħħa għolja u stress baxx. Wara t-temprar b'temperatura għolja, l-istress intern jiġi eliminat mingħajr deformazzjoni.CrossbeamIl-mekkaniżmu tal-ikklampjar tal-crossbeam għandu karatteristiċi ta 'struttura sempliċi u manutenzjoni u tħaddim konvenjenti.Għodda Vertikali PostIl-wiċċ tal-gwida li jiżżerżaq tal-post tal-għodda vertikali huwa preċiżjoni mibruxa u pasted maċ-ċinturin artab tal-gwida.
Gearbox & Parti IdrawlikaIrkaptu tat-tħin fil-gearbox biex tiġi żgurata preċiżjoni għolja, ħsejjes baxxi u ħajja twila.
Sistema tal-GħalfL-għalf orizzontali u vertikali huma kkontrollati bil-mutur.
Gwida tat-TabellaFerrovija ta 'gwida dinamika/idrostatika tat-tabella biex tiżgura l-eżattezza tar-runout tal-wiċċ tat-tarf tal-mejda tax-xogħol.
Post tal-Għodda tal-ĠenbIr-rata tal-għalf tal-post tal-għodda tal-ġenb hija faċli biex tikkontrolla b'għalf preċiż, li ttejjeb ħafna l-eżattezza tal-magni.
Bażi tal-TabellaIl-mejda tax-xogħol u l-bażi tal-mejda huma mitfugħa integralment. Huwa magħmul minn ittemprar b'temperatura għolja, il-magni mhux maħduma, it-tixjiħ tal-vibrazzjoni, u magni fin.
Tabella ta' ĦidmaIl-mejda tax-xogħol u l-bażi tal-mejda huma scratched bl-idejn biex jiżguraw l-eżattezza tal-kuntatt.
Parametri Tekniċi
|
Dejta teknika ewlenija (Torn Vertikali tat-Tidwir tal-Metall għall-Bejgħ): |
||
|
Mudell |
C5120A/CK5120A |
C5126A/CK5126A |
|
Max. dijametru tat-tidwir tal-mistrieħ tal-għodda vertikali (mm) |
2000 |
2600 |
|
Dijametru tal-mejda tax-xogħol (mm) |
1800 |
2200 |
|
Kap tal-muntun li ddawwar l-akbar dijametru (mm) |
1800 |
2400 |
|
Max. għoli tax-xogħol-biċċa (mm) |
1250 |
1400 |
|
Max. piż tax-xogħol-biċċa (kg) |
8000 |
8000 |
|
Firxa tal-veloċità tar-rotazzjoni tal-mejda tax-xogħol (r/min) |
3.2-100 |
2.2-70 |
|
Serje ta' tmigħ |
16-il livell / bidla fil-veloċità stepless |
|
|
Forza massima tat-tqattigħ tal-mistrieħ tal-għodda vertikali (kg) |
2500 |
2500 |
|
Forza massima tat-tqattigħ tar-ras (kg) |
2000 |
2000 |
|
Il-forza totali tat-tqattigħ (kg) |
4000 |
4000 |
|
Torque massimu (kg/m) |
3200 |
3200 |
|
Veloċità tar-raġġ li tiċċaqlaq malajr tar-ras (mm/min) |
1.8 |
1.8 |
|
Firxa tal-għalf tal-mistrieħ tal-għodda (mm/min) |
0.8-86 |
0.8-86 |
|
Vjaġġ tar-raġġ trasversali (mm) |
890 |
1090 |
|
Vjaġġ orizzontali tal-mistrieħ tal-għodda (mm) |
1115 |
1400 |
|
Vjaġġ vertikali tal-mistrieħ tal-għodda (mm) |
800 |
800 |
|
Qawwa tal-mutur prinċipali (kw) |
30 |
30 |
|
Piż tal-magna (kg) |
17500 |
20000 |
|
Id-daqs tad-dehra tal-għodda tal-magni (L/W/H) mm |
3140/3070/3920 |
3780/3680/4110 |
Pakkett tal-prodotti
Biex tiġi żgurata aħjar is-sigurtà tal-merkanzija tiegħek, se jiġu pprovduti servizzi ta 'ippakkjar professjonali, favur l-ambjent, konvenjenti u effiċjenti.
FAQ
1. Il-kumpanija tiegħek hija fabbrika jew kumpanija kummerċjali?
Aħna fabbrika.
2. X'inhu t-termini tal-ħlas tiegħek?
Jekk bl-istokk, l-ewwel ħlas bil-quddiem ta '100%, minħabba li l-magna tista' lesta biex tibgħat.
jekk mingħajr stokk, normali 30% 'l isfel -ħlas wara l-kuntratt, u 70% ħlas qabel il-ġarr, Mean white jista' jiġi diskuss skond is-sitwazzjoni tiegħek.
Il-kunsinna tiddependi fuq magni differenti b'konfigurazzjonijiet differenti. Jekk jogħġbok ikkuntattjana biex tikkonferma li hija fl-istokk jew le.
4. X'inhu l-perjodu ta 'garanzija?
Il-magna hija ġġustifikata għal perjodu ta '13-il xahar wara d-data B/L jew 12-il xahar mid-data ta'
il-wasla tal-vapur, liema minnhom tkun l-ewwel, kontra xogħol difettuż u materjal difettuż. F'din is-sitwazzjoni, se jiġu fornuti partijiet
b'xejn fis-sostituzzjoni ta 'partijiet difettużi kontra rapport ta' spezzjoni dettaljat wara checkup u ratifika.
5. Tista 'tibgħat l-inġinier tas-servizz lill-kumpanija tagħna?
Meta l-magna tasal id-destinazzjoni, aħna nibagħtu f'waqthom inġiniera tas-servizz lil
tinstalla magna skond l-iskeda tax-xerrej, ix-xerrej għandu jġorr l-ispejjeż kollha.
